      榴莲APP官方下载进入网站机柜安装指南

      时间:2022-10-13    作者:榴莲视频导航污下载在线观看变频    点击:

      一、榴莲APP官方下载进入网站安装(FC111为例)

      1、
      柜机内上下各留出100-225m安装空间







      2、安装时依次使用:螺栓、弹簧垫、平垫、螺母

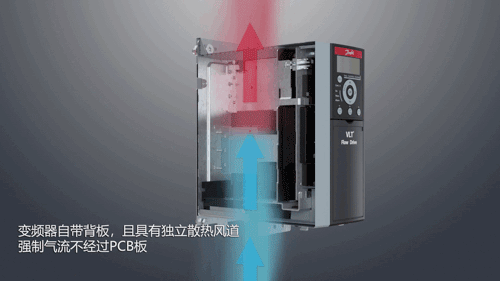

      3、变频器自带背板,且具有独立散热风道,强制气流不经过PCB板

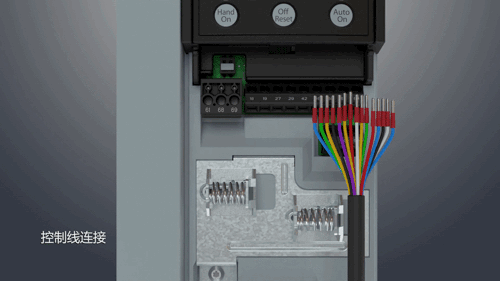

      4、控制线连接


      5、变频器可直接并排安装在控制柜内,变频器之间无需额外空间



      二、去耦板安装(如需获得更好的EMC抗干扰能力可选装加去耦板)

      1、组装去耦板并安装至变频器机身



      2、固定PE端子及电缆屏蔽层

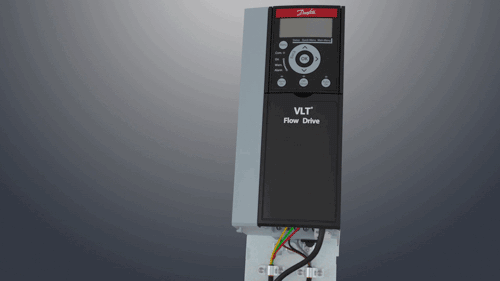

      三、IP21套件安装(如果需要获得更高的防护等级可选装IP21套件)

      1、安装电缆固定板



      2、固定PE端子及输入输出电缆屏蔽层



      3、安装顶盖和前盖板



      四、LCP柜门安装(如果需要在柜门或控制箱门上直接操作变频器,可选装LCP套件)

      1、

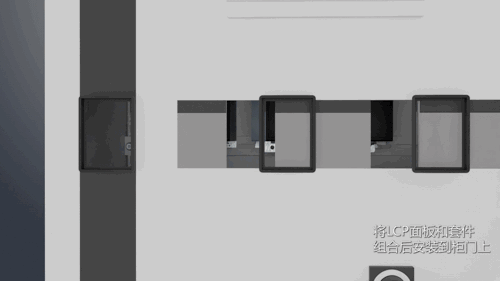

      将LCP面板和套件组合后安装到柜门上,开孔尺寸:

      宽度62.5mm±0.2mm

      高度86mm±00.2mm



      2、将数据线两端分别连接变频器及柜门上面板后的数据线接口

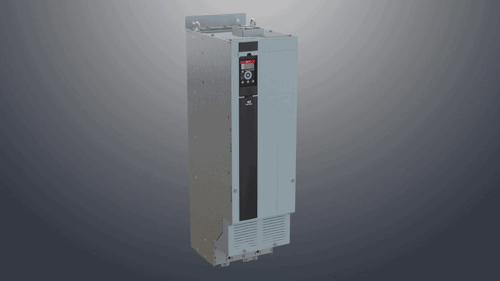

      五、大功率变频器机柜顶部散热风道安装

      1、需将背部散热孔封堵


      2、完全隔离背部风道冷却空气和内部电子元件,确保高效冷却



      3、柜机内上下各留出225mm安装空间



      4、安装时依次使用:螺栓、弹簧垫、平垫、螺母

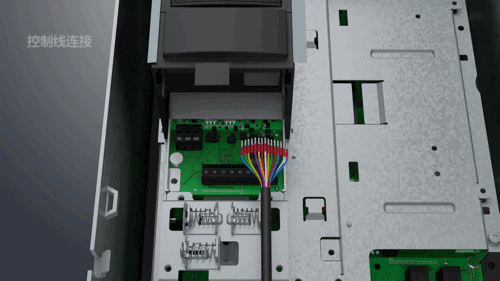

      5、控制线连接
