      榴莲APP官方下载进入网站FC300自由PID控制功能

      时间：2018-02-28    作者：榴莲视频导航污下载在线观看变频    点击：次

      一、    概述：
      丹佛斯FC300系列变频器具有响应时间快、功能强大等特点，其自由PID控制功能（转速前馈+跳舞轮位置PID微调），应用在线缆、印染等行业，可以实现快速响应的线速度同步控制。
      二、    系统结构：

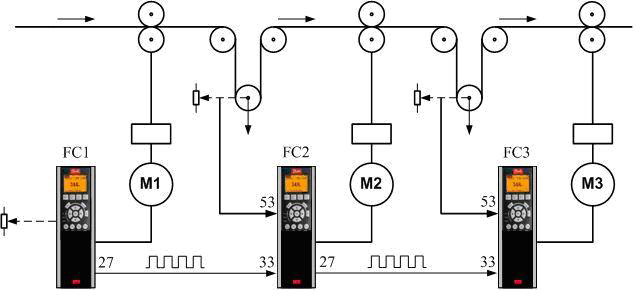

      图1
      FC1工作在开环状态。其速度输出送往后段作为扩展PID控制的前馈输入，可采用脉冲方式或模拟量方式。后段变频器同时要引入此驱动器前侧的跳舞轮处电位器反馈信号。理想状态是在跳舞轮处于最佳位置时，电位器位于5V位置。
      三、    自由PID控制功能框

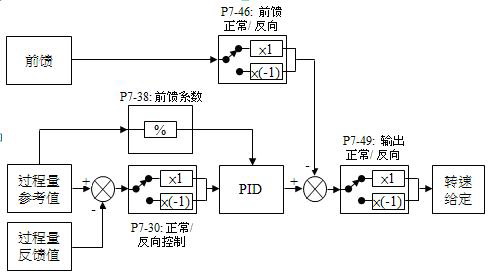

      图2


      四、    参数设置：
      参数号码 参数名称 出厂值 [代码] 设定值 [代码]
      1-00 控制方式选择 [0]开环速度控制 [7]扩展PID速度开环
      1-01 电动控制原理 [1]VVC+ [1]VVC+
      3-03 最大参考值 50 Hz 50 Hz
      3-10[0] 预置参考值 0.00% 50.00%
      3-15 参考值来源1 [1]模拟输入端53 [0]无功能
      3-16 参考值来源2 [20]数字电位计 [0]无功能
      3-17 参考值来源3 [11]本地总线参考值 [0]无功能
      5-55 端子33低频 100Hz 0Hz
      5-56 端子33高频 100Hz 30000Hz
      5-57 33短参考/反馈低 0 0
      5-58 33短参考/反馈低 0 1500
      7-20 过程CL反馈1的源 [0]无功能 [1]模拟输入53
      7-45 过程PID前馈源 [0]无功能 [8]端子33频率
      7-31 防积分饱和 ON ON
      7-32 PID起始速度 0 根据实际情况设置
      7-33 PID比例增益 0.1
      7-34 PID积分时间 10000
      7-35 PID微分时间 0
      7-36 PID微分增益极限 5
      7-38 PID前馈因子 0
      7-39 带宽 5
      7-40 积分清零 No
      7-41 负限幅 -100
      7-42 正限幅 100
      7-43 最小给定时的增益 100
      7-44 最大给定时的增益 100
      7-50 PID使能 Enable
